扭矩传感器 / HG504D动态扭矩传感器

一、产品概述：

动态扭矩传感器是在应变桥专有技术基础上研制开发的，专门用于测量各种旋转或非旋转机械部件上的各种扭矩、转速及机械功率的精密测量仪器。本系列扭矩传感器采用应变桥电测技术，用一组环形变压器非接触提供电源，用微功耗信号耦合器代替了环形变压器进行非接触传递信号，有效的克服了电感耦合信号带来的高次谐波自干扰及能源环形变压器对信号环形变压器的互干扰，同时将输出尖脉冲改成等方波信号，因此，本系列扭矩传感器可以长时间，高转速运转。

本系列扭矩传感器既可以测量扭矩也可以同时测量转速，既可以用于静态也可以用于动态测量，多种安装形式设计，给用户带来极大的方便。

二、技术指标：

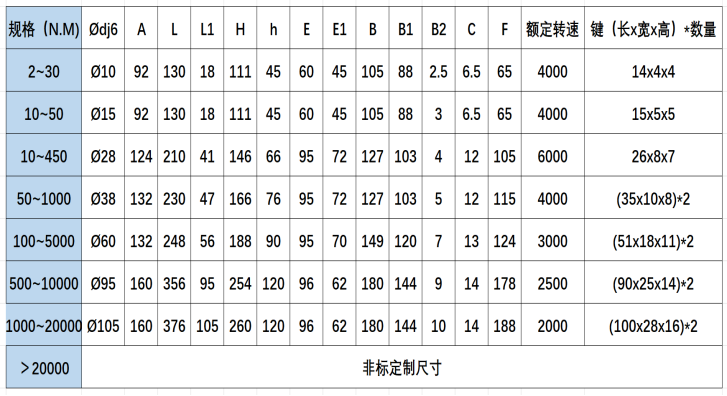

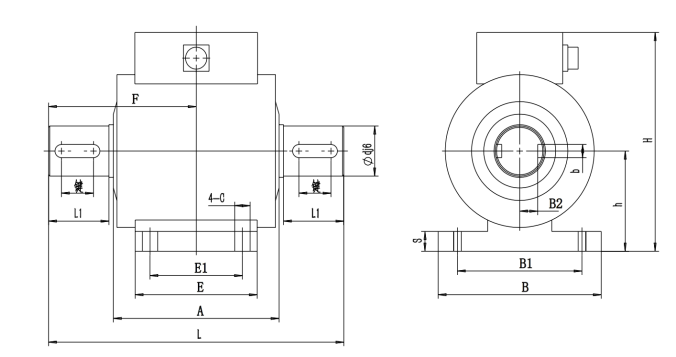

三、外形尺寸：

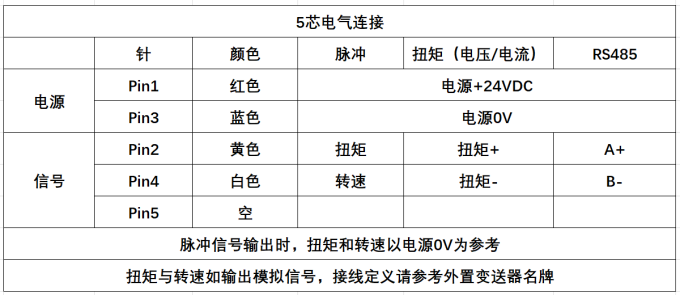

四、电气连接：

五、产品特点：

（1）既可以测量静止扭矩，也可以测量旋转扭矩；

（2）检测精度高、稳定性好、抗干扰性强；

（3）体积小、重量轻、易于安装；

（4）不需反复调零即可连续测量正反转扭矩；

（5）采用非接触式原理，没有集流环等磨损件，可高转速长时间运行；

（6）抗干扰性强，可任意位置，任意方向安装（水平/垂直）；

（7）传感器部分可脱离二次仪表独立使用，直接与测量板卡、PLC或DCS组成扭矩测量装置。

六、应用领域

（1）主要检测电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测；

（2）检测电动机、风机、泵、搅拌机、减速器、变速器、齿轮箱、卷扬机、螺旋桨等设备的负载扭矩及输入功率；

（3）检测各种铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测；

（4）检测各种机械加工中心、自动机床的工作过程中的扭矩；

（5）检测各种旋转动力设备系统所传递的扭矩及效率；

（6）可用于污水处理系统中的扭矩及功率的检测；

（7）检测扭矩的同时可以检测转速、轴动力；

（8）可用于制造粘度计、螺丝拧紧、电动、气动、阀门、液力扭力扳手；

（9）可用于过程工业和流程工业中。

七、安装示意图

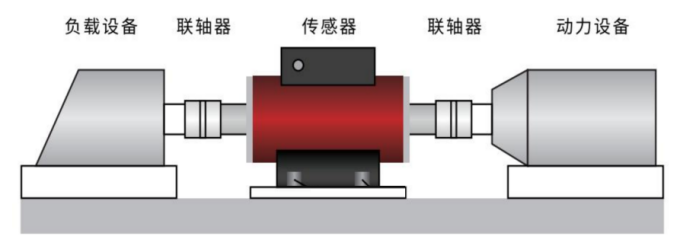

（1）水平安装示意图

（2）垂直安装示意图
